ТЕРМОКАБЕЛЬ РОССИЙСКИЙ ИПЛТ

ТЕРМОКАБЕЛЬ ИПЛТ

Извещатель пожарный линейный тепловой (термокабель) позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не допускают установку и использование обычных извещателей, в том числе и в условиях повышенной взрывоопасности применение термокабеля является во многих случаях оптимальным решением.

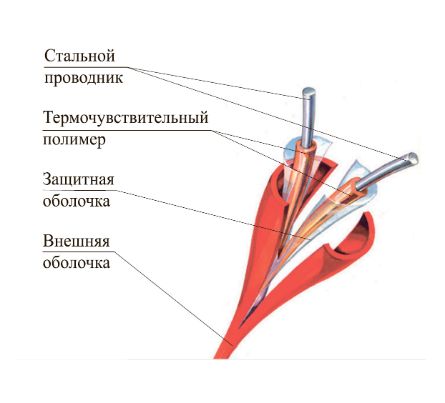

Традиционный извещатель пожарный линейный тепловой (ИПЛТ) состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера.

Проводники с изолирующим покрытием скручены для создания между ними механического напряжения. Снаружи проводники покрыты защитной оболочкой из двойной прозрачной ленты и помещены в оплетку для защиты от воздействия неблагоприятных условий окружающей среды.

 Принцип действия традиционного термокабеля основан на разрушении изоляционного покрытия из термочувствительного полимера под действием давления проводников при достижении порогового значения температуры окружающей среды. При этом проводники замыкаются между собой.

Это может происходить в любой точке перегрева на всем протяжении термокабеля. Для срабатывания термокабеля не требуется ждать нагрева участка, имеющего определенную длину.

Термокабель обеспечивает формирование сигнала тревоги при достижении порога температуры в любой точке на всем протяжении кабеля. В 2016 году Группа Компаний «Пожтехника» развернула производство термокабеля в России по лицензии компании Protectowire.

Выпускается четыре серии классического термокабеля отличающихся друг от друга классами тепловых извещателей и материалом внешней защитной оболочки, позволяющей эксплуатировать термокабель при различных условиях окружающей среды. ИПЛТ EPC - термокабель серии ИПЛТ EPC имеет прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую надежную защиту кабеля при различных

Термокабель данной серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Оболочка термокабеля является огнестойкой и влагостойкой и сохраняет хорошую гибкость при использовании в условии пониженных температур. ИПЛТ XLT - термокабель типа серии ИПЛТ XLT имеет полимерную внешнюю оболочку и был специально разработан для использования при экстремально-низких температурах. Данная оболочка позволяет использование данного кабеля в холодильных складах, коммерческих морозильных камерах, неотапливаемых складских помещениях, а также в тяжелых климатических условиях Севера.

ИПЛТ TRI - термокабель типа серии ИПЛТ TRI является уникальным линейным тепловым извещателем, который позволяет получать два сигнала срабатывания (“Предтревога” и “Пожар”) в соответствии с установленными температурными порогами. Термокабель заключен в ПВХ оболочку и имеет характеристики, аналогичные серии ИПЛТ EPC. ИПЛТ XCR - новинка на Российском рынке. Термокабель серии серии ИПЛТ XCR заключен в высокопрочную внешнюю оболочку из фторполимера. Данная серия извещателей специально разработана для объектов, для защиты которых необходимо применять надежное, высокотехнологичное и экологически чистое оборудование.

Главной особенностью термокабеля серии ИПЛТ XCR является фторполимерная огнестойкая оболочка, с пониженным дымо и газовыделением, обеспечивающая высочайшую механическую прочность на истирание в широком диапазоне температур. Кроме того фторполимерная оболочка обеспечивает защиту термочувствительного полимера от воздействия большого разнообразия кислот, щелочей, органических растворителей и простых газов. Кроме того, фторполимерная оболочка устойчива к воздействию солнечного света (в том числе к УФ-излучению), а также к различным метеоусловиям.

Данный вид термокабеля допускает использования при экстремально низких температурах и демонстрирует наилучшие показатели в сравнении с другими типами.

 Преимущества использования термокабеля • Высокая чувствительность на всем протяжении извещателя. • Шесть различных классов температур срабатывания. • Высокая устойчивость к влажности, пыли и химическим реагентам. • Незаменим при эксплуатации в условиях низких температур. • Простота и удобство монтажа. • Отсутствие расходов на эксплуатацию (не требует обслуживания). • Срок службы более 25 лет. • Весь используемый ассортимент термокабеля имеет сертификат пожарной безопасности РФ. Электромеханические характеристики термокабеля Сопротивление* ~ 0,656 Ом/м Емкость* ~ 98,4 пФ/м Индуктивность* ~ 8,2 мкГн/м Электрическая прочность изоляции = 500В (перем. напр.), 750В (пост. напр.) Максимальное рабочее напряжение = 40В (пост. напр.) Внешний диаметр кабеля (ИПЛТ EPC, ИПЛТ XLT, ИПЛТ XCR) ~ 4мм Внешний диаметр кабеля (ИПЛТ TRI) ~ 4,5мм * - Электрические характеристики указаны для витой пары проводников

Электромеханические характеристики термокабеля

Сопротивление* ~ 0,656 Ом/м

Емкость* ~ 98,4 пФ/м

Индуктивность* ~ 8,2 мкГн/м

Электрическая прочность изоляции = 500В (перем. напр.), 750В (пост. напр.)

Максимальное рабочее напряжение = 40В (пост. напр.)

Внешний диаметр кабеля (ИПЛТ EPC, ИПЛТ XLT, ИПЛТ XCR) ~ 4мм

Внешний диаметр кабеля (ИПЛТ TRI) ~ 4,5мм ё

* - Электрические характеристики указаны для витой пары проводников

термокабель

ТЕРМОКАБЕЛЬ РОССИЙСКИЙ ТПТС

ТЕРМОКАБЕЛЬ ТПТС

Традиционный термокабель имеет «врожденный» недостаток - это ложные срабатывания при механическом повреждении: при чрезмерном изгибе, натяжении, сдавливании и т.д. возникнет короткое замыкание проводников термокабеля и формируется ложная тревога.

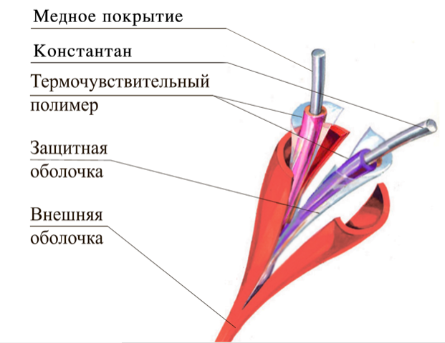

В термокабеле серии ТПТС - Термокабель с Подтверждением Температуры Срабатывания ИП102/104 один проводник покрыт медью, другой константаном, при замыкании проводников образуется термопара и производится измерение температуры. При превышении порога срабатывания формируется сигнал «Пожар», если температура ниже – формируется сигнал «Короткое замыкание». Максимальная длина термокабеля ТПТС равна 1220 метров. Исключить ложные тревоги при замыкании термокабеля в нормальных условиях стало возможным благодаря внедрению изобретения компании Protectowire: Patent № US 8096708 B2, Патент RU 2519047 C2.

Измерение и индикация температуры при замыкании проводников термокабеля;

Исключение ложных тревог при механическом повреждении термокабеля;

Калибровка длины термокабеля и измеренной температуры;

ЖК-дисплей со светодиодной подсветкой 4 строки по 20 символов;

Индикация и формирование сигналов реле «Пожар», «Неисправность» и «Короткое замыкание»;

Два выхода в формате 4 - 20 мА: режим извещателя и расстояние в метрах;

Два уровня доступа в меню: «ОПЕРАТОР», «ТЕХНИК»;

Журнал для хранения 64 событий конфигурирование на температуру срабатывания 68°С, 88°С, 105°С, 138°С и 180°С;

Кольцевое или радиальное подключение термокабеля;

Максимальная длина термокабеля до 1220 м;

Единицы измерения и отображения: °С и метры; напряжение питания: 12 В или 24 В, при потреблении 1 Вт;

Диапазон рабочих температур: от -28 °C до +49 °C;

Относительная влажность: макс. 95% без конденсации

Термокабель ТПТС - с Подтверждением Температуры Срабатывания рекомендуется для использования на складах, на парковках, при защите транспортеров и наружных установок, где имеется более высокая вероятность повреждения термокабеля с формированием ложной тревоги. Так же важно полностью исключить ложные срабатывания при использовании термокабеля ТПТС при запуске автоматической системы пожаротушения. В термокабеле серии ТПТС дополнительно реализован второй критерий - обнаружение повышения температуры, соответствующее порогу срабатывания термокабеля.
